技術參數及配置表

機器簡介:
  SDSK 4Z機型是專門為門為客戶量身定做的帶刀庫4軸鉆攻機;配有直排刀庫；前后左右都有推拉門；運動方式為Y軸工作臺前后移動，X軸主軸左右移動，4Z軸主軸可以同時上下移動，可以同時鉆孔攻牙，也可以單獨上下移動，4個主軸裝夾相同的刀具，同時加工，可大大提高生產效率;機身采用頂級的濟南花崗巖(大理石)結構、永遠不變形;臺灣全套新代系統/伺服電機/主軸驅動;6軸采用進口臺灣上銀/PMI/TBI精密級直線導軌，精密級滾珠絲桿，精密級聯軸器，配電柜恒溫系統，先進的主軸制冷系統，自動潤滑系統，冷卻液循環噴水和噴霧系統，空氣過濾裝置，保證了更高的加工精度、速度與穩定性; 特別適用于各類銅、鋁、壓克力、塑料等零件的精密3D雕刻、雕銑、精雕、切割、鉆孔、攻牙等加工。
適用行業:各類散熱器、水暖器材、淋沐噴灑、閥門、水龍頭、門窗拉手、門鎖、電器機箱機殼、機械零件等加工。
另加裝第四旋轉軸(備注:數量4個)。

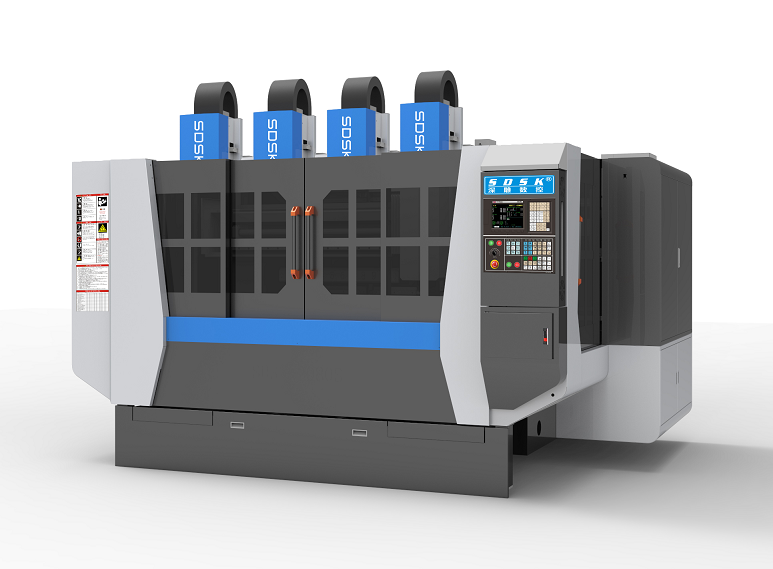

機器名稱：帶刀庫4頭鉆攻機

(圖片僅供參考、以實物為準、另可加全罩)

一、機器主要配置清單:(單位:mm)

序號	規  格  說  明	數量
1.	外罩：2mm鋼板、烤漆(不銹鋼水箱)	1套
2.	大理石機身，大理石橫梁	1套
3.	X/Y/4Z軸用  臺灣上銀/PMI  精密級直線導軌	全套
4.	X/Y/4Z軸用  臺灣TBI/PMI  精密級滾珠絲桿	全套
5.	臺灣新代數控系統(21GA/16軸)，新代伺服電機(帶驅動器、4Z帶剎車)，新代主軸驅動（帶編碼器)	全套
6.	施耐德電氣配件	1批
7.	電主軸參數表可選項如下列表二	4個
8.	進口NSK  精密級角接觸配對軸承	全套
9.	主軸水冷機	1臺
10.	電子脈沖手輪（精度0.001mm）	1套
11.	X/4Z軸配三防布風琴罩，Y軸鋼板罩	各1套
12.	X/Y/4Z軸配塑料拖鏈	各1套
13.	對刀儀	2套
14.	自動潤滑油泵2升	套
15.	氣體過濾器	1套
16.	水氣混合噴霧、噴水裝置	各1套
17.	熱交換器恒溫系統	1套
18.	自動排渣，放工作臺下方左右側 (可另選)	2套
19.	刀柄	8個
20.	水泵	1個
21.	機床附件	1套

二、電主軸參數表可選項如下列表：

序號	規  格  說  明	數量
	電主軸參數表可選項如下: 一、主軸距離：250mm，工作臺尺寸1000*600 1.電主軸 3萬轉/分鐘/4.6KW/外徑110mm/氣動換刀/帶編碼器/配BT30刀柄/可配直排刀庫4*3位。 2.電主軸 4萬轉/分鐘/3.0KW/外徑80mm/氣動換刀/帶編碼器 /配ISO20刀柄/可配直排刀庫4*4位。 3.電主軸 6萬轉/分鐘/2.5KW/外徑62mm/氣動換刀/帶編碼器/配ISO10刀柄/可配直排刀庫4*6位。 二、主軸距離：350mm，工作臺尺寸1400*500 1.電主軸 3萬轉/分鐘/4.6KW/外徑110mm/氣動換刀/帶編碼器/配BT30刀柄/可配直排刀庫4*4位。 2.電主軸 4萬轉/分鐘/3.0KW/外徑80mm/氣動換刀/帶編碼器 /配ISO20刀柄/可配直排刀庫4*6位。 3.電主軸 6萬轉/分鐘/2.5KW/外徑62mm/氣動換刀/帶編碼器/配ISO10刀柄/可配直排刀庫4*9位。 三、主軸距離：375mm，工作臺尺寸1500*600 1.電主軸 3萬轉/分鐘/4.6KW/外徑110mm/氣動換刀/帶編碼器/配BT30刀柄/可配直排刀庫4*4位。 2.電主軸 4萬轉/分鐘/3.0KW/外徑80mm/氣動換刀/帶編碼器 /配ISO20刀柄/可配直排刀庫4*6位。 3.電主軸 6萬轉/分鐘/2.5KW/外徑62mm/氣動換刀/帶編碼器/配ISO10刀柄/可配直排刀庫4*10位。 四、主軸距離：425mm，工作臺尺寸1700*800 1.電主軸 3萬轉/分鐘/4.6KW/外徑110mm/氣動換刀/帶編碼器/配BT30刀柄/可配直排刀庫4*5位。 2.電主軸 4萬轉/分鐘/3.0KW/外徑80mm/氣動換刀/帶編碼器 /配ISO20刀柄/可配直排刀庫4*7位。 3.電主軸 6萬轉/分鐘/2.5KW/外徑62mm/氣動換刀/帶編碼器/配ISO10刀柄/可配直排刀庫4*11位。 五、主軸距離：500mm，工作臺尺寸2000*800 1. 電主軸 3萬轉/分鐘/4.6KW/外徑110mm/氣動換刀/帶編碼器/配BT30刀柄/可配直排刀庫4*6位。 2. 電主軸 4萬轉/分鐘/3.0KW/外徑80mm/氣動換刀/帶編碼器 /配ISO20刀柄/可配直排刀庫4*9位。 3. 電主軸 6萬轉/分鐘/2.5KW/外徑62mm/氣動換刀/帶編碼器/配ISO10刀柄/可配直排刀庫4*13位。 六、主軸距離：625mm，工作臺尺寸2500*800 1.電主軸 3萬轉/分鐘/4.6KW/外徑110mm/氣動換刀/帶編碼器/配BT30刀柄/可配直排刀庫4*7位。 2.電主軸 4萬轉/分鐘/3.0KW/外徑80mm/氣動換刀/帶編碼器 /配ISO20刀柄/可配直排刀庫4*11位。 3.電主軸 6萬轉/分鐘/2.5KW/外徑62mm/氣動換刀/帶編碼器/配ISO10刀柄/可配直排刀庫4*16位。	4個

三、設備主要技術參數：(單位:mm)

機型	SDSK250-4Z	SDSK350-4Z	SDSK375-4Z	SDSK425-4Z	SDSK500-4Z	SDSK625-4Z
外型尺寸	長2300寬2300高2500	長2630寬2130高2300	長2750寬2330高2300	長3100寬2600高2700	長3400寬2600高2700	長3900寬2600高2700
鋁工作臺尺寸	1000*600*50（帶T型槽）	1400*500*50（帶T型槽）	1500*600*50（帶T型槽）	1700*800*50（帶T型槽）	2000*800*50（帶T型槽）	2500*800*50（帶T型槽）
X/Y/Z行程	400*630*350	530*530*300	530*630*300	580*830*350	650*830*350	830*830*350
最大空走速度	30000mm/min	30000mm/min	30000mm/min	30000mm/min	30000mm/min	30000mm/min
最大加工速度	12000mm/min	12000mm/min	12000mm/min	12000mm/min	12000mm/min	12000mm/min
控制系統	臺灣新代數控系統	臺灣新代數控系統	臺灣新代數控系統	臺灣新代數控系統	臺灣新代數控系統	臺灣新代數控系統
伺服系統	交流伺服	交流伺服	交流伺服	交流伺服	交流伺服	交流伺服
系統分辨率	0.001	0.001	0.001	0.001	0.001	0.001
三軸垂直度	0.015mm	0.015mm	0.015mm	0.015mm	0.015mm	0.015mm
整機定位精度	士0.015mm	士0.015mm	士0.015mm	士0.015mm	士0.015mm	士0.015mm
局布定位精度	300 mm內精度士0.01mm	300 mm內精度士0.01mm	300 mm內精度士0.01mm	300 mm內精度士0.01mm	300 mm內精度士0.01mm	300 mm內精度士0.01mm
重復定位精度	0.005mm	0.005mm	0.005mm	0.005mm	0.005mm	0.005mm
主軸數	4個  (主軸距離250mm）	4個  (主軸距離350mm）	4個  (主軸距離375mm）	4個 (主軸距離425mm）	4個 (主軸距離500mm）	4個 (主軸距離625mm）
電主軸功率	4.6KW/個 (可對照參數另選配)	4.6KW/個 (可對照參數另選配)	4.6KW/個  (可對照參數另選配)	4.6KW/個 (可對照參數另選配)	4.6KW/個 (可對照參數另選配)	4.6KW/個 (可對照參數另選配)
直排刀庫	4*3位	4*4位	4*4位	4*5位	4*6位	4*7位
換刀方式	自動	自動	自動	自動	自動	自動
主軸轉速	30000rpm/min	30000rpm/min	30000rpm/min	30000rpm/min	30000rpm/min	30000rpm/min
夾持刀柄	BT30(最大12mm)	BT30(最大12mm)	BT30(最大12mm)	BT30(最大12mm)	BT30(最大12mm)	BT30(最大12mm)
對刀方式	自動	自動	自動	自動	自動	自動
可裝料高度	250mm	250mm	250mm	250mm	250mm	250mm
臺面承受負荷	500Kg	500Kg	500Kg	500Kg	500Kg	500Kg
額定電壓	380V/50HZ	380V/50HZ	380V/50HZ	380V/50HZ	380V/50HZ	380V/50HZ
整機最大功率	26KW	26KW	26KW	27KW	27KW	27KW
整機重量	4000Kg	3200Kg	4200Kg	5800Kg	6200Kg	7000Kg
