小型精雕機系列-技術參數及配置單

一、機器簡介：
SDSK-S機型系列是專門為客戶量身定做的小型精雕機;配直排刀庫或傘型圓盤刀庫。運動方式為Y軸工作臺前后移動，X軸機頭左右移動，Z軸主軸上下移動。大理石(花崗巖)機身結構; 采用深雕數控系統，伺服電機;三軸采用上銀/銀泰精密級直線導軌，精密級滾珠絲桿，德國聯軸器，先進的主軸制冷系統，自動潤滑系統，冷卻液循環噴水及噴霧系統，保證了更高的加工精度、速度與穩定性;;特別適用于各類銅、鋁、壓克力、塑料等零件的精密雕銑、擴孔、鉆孔、攻牙、高光加工。
另可加裝第四旋轉軸、探頭功能。

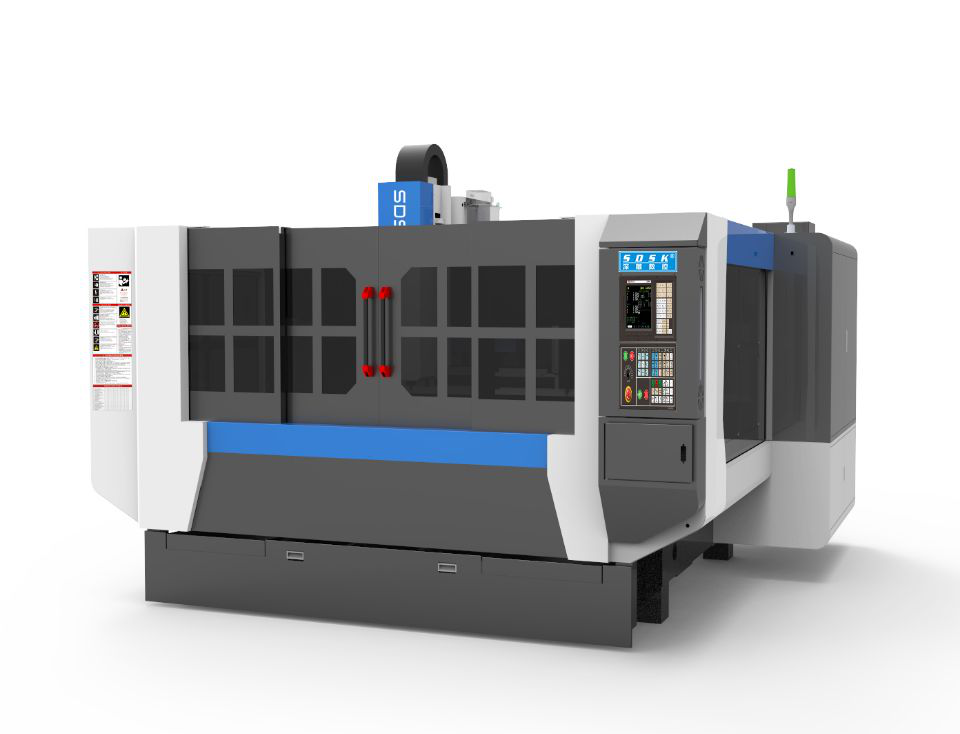

(圖片僅供參考、以實物為準、可選半罩或全罩)


二、機器主要配置清單(單位:mm)

序號	規  格  說  明	數量
1.	大理石機身，大理石橫梁，鑄鐵機械零配件，外罩2mm鋼板、烤漆(不銹鋼水箱)	全套
2.	鋁工作臺尺寸，帶T型槽	1套
3.	深雕數控系統（法蘭克技術基礎）/3軸伺服電機/主軸伺服驅動	全套
4.	XYZ軸用 臺灣上銀/PMI/TBI  精密級直線導軌	全套
5.	XYZ軸用 臺灣上銀/PMI/TBI  精密級研磨級滾珠絲桿	全套
6.	電主軸參數表可選項如下列表: 1.電主軸 3萬轉/分鐘/7.5KW/外徑125mm/氣動換刀/帶編碼器/配BT30刀柄。 2.電主軸 4萬轉/分鐘/3.0KW/外徑80mm/氣動換刀/帶編碼器 /配ISO20刀柄。 3.電主軸 6萬轉/分鐘/2.5KW/外徑62mm/氣動換刀/帶編碼器/配ISO10刀柄。	1個
7.	可選項 1.直排刀庫。 2.傘型圓盤刀庫10位。	1套
8.	進口NSK  P級角接觸配對軸承	全套
9.	主軸水冷機	1臺
10.	配電柜恒溫系統	全套
11.	施耐德電氣配件	全套
12.	電子手輪	1套
13.	對刀儀	1個
14.	X/Y/Z軸配三防布風琴罩	各1套
15.	X/Y/Z軸配塑料拖鏈	各1套
16.	自動潤滑黃油泵	1套
17.	空氣過濾器	2套
18.	噴水及水氣混合噴霧裝置	各2套
19.	水泵LDPB 4-18/480W	1套
20.	機床附件	1套
21.	BT30刀柄	2個


三、設備主要技術參數：(單位:mm)

機型	440S	760S	960S
外型-長*寬*高	1300*1460*1900	1500*1900*2400	2200*2100*2400
工作臺尺寸	400*400	700*600	900*600
龍門寬度	500	800	1000
主軸鼻端至臺面	300	350	350
X/Y/Z行程	430*430*180	750*50*300	950*650*300
最大空走速度	30000mm/min	30000mm/min	30000mm/min
最大加工速度	12000mm/min	12000mm/min	12000mm/min
控制系統	深雕數控系統	深雕數控系統	深雕數控系統
伺服系統	交流伺服	交流伺服	交流伺服
系統分辨率	0.001	0.001	0.001
三軸垂直度	0.015mm	0.015mm	0.015mm
整機定位精度	±0.015mm	±0.015mm	±0.015mm
局布定位精度	300mm ±0.01mm	300mm ±0.01mm	300mm ±0.01mm
重復定位精度	0.005mm	0.005mm	0.005mm
主軸數	1個	1個	1個
電主軸功率	3.0KW	7.5KW	7.5KW
刀庫	6位直排/10位	10位	10位
換刀方式	自動	自動	自動
主軸轉速	40000rpm/min	30000rpm/min	30000rpm/min
夾持刀柄	ISO20	BT30	BT30
對刀方式	自動	自動	自動
可裝料高度	200mm	220mm	220mm
臺面承受負荷	1000Kg	1000Kg	1500Kg
額定電壓	220V/50HZ	380V/50HZ	380V/50HZ
整機最大功率	5.5KW	11KW	11KW
整機重量	1500Kg	2200Kg	2800Kg
